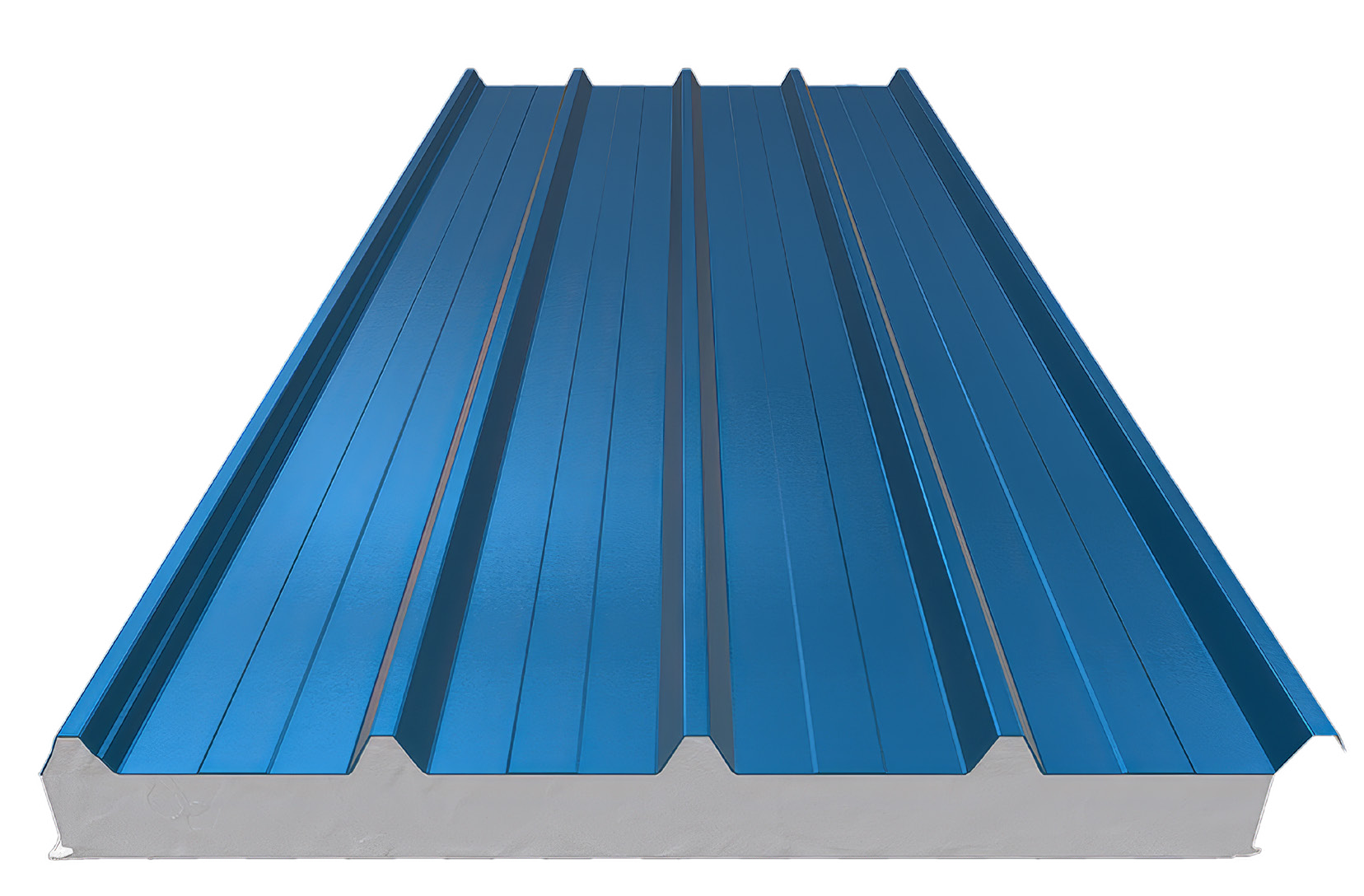

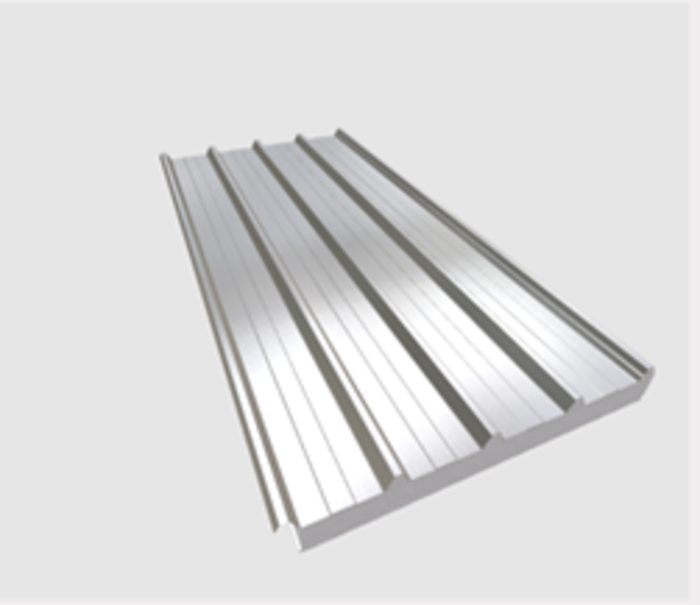

Τα αυτοφερόμενα θερμομονωτικά πάνελ οροφής με μεταλλικά φύλλα και στις δύο όψεις και πυρήνα πολυουρεθάνης PUR ή πολυουρεθάνης υψηλής πυκνότητας (high index) PIR μπορούν να χρησιμοποιηθούν ως επικάλυψη οροφών και κεκλιμένων στεγών σε όλους τους τύπους κτηρίων.

Διακρίνονται για την:

• εξαιρετική αντίδραση στην φωτιά, κατηγορία B s1 d0 (PIR high index)
• άριστη θερμομονωτική ικανότητα, U value
• πολύ καλή φέρουσα ικανότητα ως πάνελ οροφής
• δεν περιέχουν επικίνδυνες ουσίες, CFC & HCFC free

Παράγονται με:

• ωφέλιμο πλάτος 1000mm
• ονομαστικό πάχος (25mm), 30mm, (35mm), (40mm), 50mm, 60mm, 80mm, 100mm, 120mm, 150mm

• σε προσαρμοσμένα μήκη από 2m έως 14m, ανάλογα με τις ανάγκες του έργου

Χαρακτηριστικά Υλικά

Μονωτικός πυρήνας πολυουρεθάνης PUR/PIR

Ο μονωτικός πυρήνας από αφρό πολυουρεθάνης PUR υψηλής πυκνότητας 40 kg/m³ έχει εξαιρετική αντίσταση στην μετάδοση της θερμότητας. Αποδεδειγμένα είναι το καλύτερο θερμομονωτικό υλικό στον τομέα των δομικών κατασκευών.

Δεν περιέχει επικίνδυνες βλαβερές ουσίες, είναι άοσμος και ασφαλής για την υγεία και το περιβάλλον. Δεν περιέχει CFC & HCFC, ουσίες που βλάπτουν το όζον. Είναι ανακυκλώσιμος και μπορεί να χρησιμοποιηθεί για παραγωγή προϊόντων δευτερεύουσας χρήσης

Επιπλέον ο αφρός πολυουρεθάνης PIR δεν είναι εύφλεκτος, είναι κατάλληλος για κτήρια με απαιτήσεις πυραντίστασης των δομικών τους στοιχείων. Το πάνελ με αφρό πολυουρεθάνης PIR κατατάσσεται στην κατηγορία B-s1-d0, σύμφωνα με το πρότυπο ΕΝ 13501-1, ήτοι δεν μεταδίδει την φωτιά, είναι δύσκολο να αναφλεγεί, έχει ελάχιστη, παραγωγή καπνού και δεν παράγει φλεγόμενα ή μη, σωματίδια.

Ουσιώδη χαρακτηριστικά:

• Πυκνότητα 40 ± 2 kg/m³ (high index)
• Θερμική αγωγιμότητα, λ 0,023 W/mK
• Δομή κλειστών κυψελίδων 95%

Ελάσματα

Συνήθως χρησιμοποιούνται προβαμμένα και γαλβανισμένα χαλύβδινα ελάσματα πάχους 0,50mm. Υπάρχει η δυνατότητα επιλογής ελάσματος από διαφορετικά υλικά και πάχη.

• Χαλύβδινα προβαμμένα και γαλβανισμένα ή με aluzinc προστασία, κατά ΕΝ 10346 & ΕΝ 10143, από 0,35 mm έως και 1,0mm, με επιστρώσεις Polyester, Plastisol, PVDF.
• Αλουμινίου, άβαφο με aluzinc προστασία ή προ-βαμμένο με AluZinc προστασία, κατά ΕΝ 508-2, με πάχος από 0,35 mm έως 1,0mm.
• Ανοξείδωτου χάλυβα, AISI 304 2B ή AISI 316 L, από 0,35 mm έως 1,0mm, χωρίς χρωματική επίστρωση, mat ή gloss.

Εξωτερικό Φύλλο

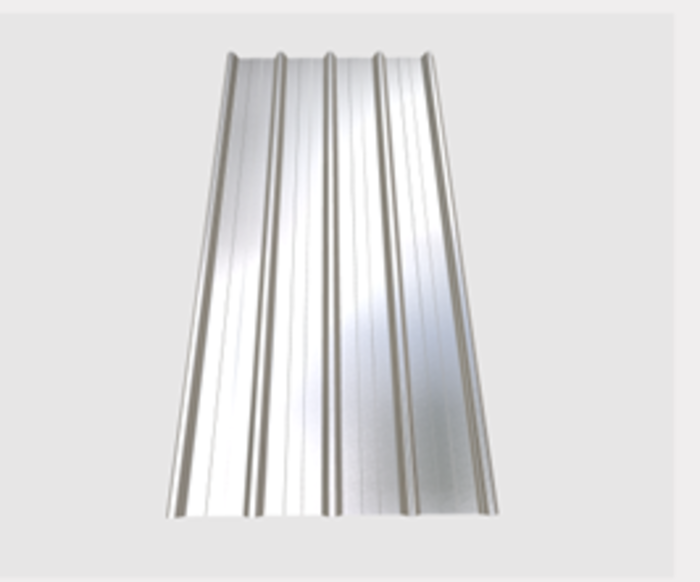

Εξωτερικά μεταλλικά ελάσματα τραπεζοειδούς διατομής 42/250 (πέντε κορυφών) ή τραπεζοειδούς διατομής 42/500 (τριών κορυφών), με ελαφριά αυλάκωση (Box) ενδιάμεσα των κορυφών. Συνήθως τα ελάσματα που χρησιμοποιούνται είναι χωρίς αποτύπωση, υπάρχει όμως η δυνατότητα αποτύπωσης σαγρέ (Embossed).

Εσωτερικό Φύλλο

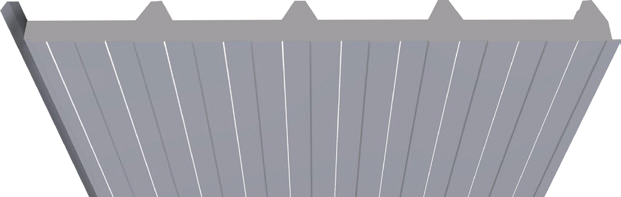

Εσωτερικά μεταλλικά ελάσματα με χωρίς διαμόρφωση επίπεδη (Flat) ή με ελαφριά διαμόρφωση αυλάκωσης Box 100 (50-50), μίνι αυλάκωσης Mini Box 51(25,5-25,5), αυλάκωσης Box 150 (75-75) και αποτύπωσης σαγρέ (Embossed). Υπάρχει η δυνατότητα παραγωγής πάνελ όπου το εσωτερικό έλασμα μπορεί να αντικατασταθεί με επίπεδο φύλλο πολυεστέρα πάχους έως και 1mm, για χρήση σε κατασκευές όπου το περιβάλλον είναι εξαιρετικά διαβρωτικό.

Χρώματα

Κλασική Polyester βαφή

Οι πολυεστερικές βαφές είναι οι πιο διαδεδομένες, κοινές και οι πιο οικονομικές επιστρώσεις ελασμάτων. Είναι κατάλληλες τόσο για εξωτερικές όσο και για εσωτερικές επιφάνειες. Με ονομαστικό πάχος επίστρωσης > 20μm έχουν πολύ καλή αντοχή στις εξωτερικές συνθήκες περιβάλλοντος.

Ανθεκτική Plastisol βαφή

Η επίστρωση Plastisol είναι εξαιρετικά ανθεκτική στις εξωτερικές καιρικές συνθήκες. Ανήκει στην κατηγορία των επιστρώσεων “self-healing” στις μηχανικές φθορές. Με ονομαστικό πάχος επίστρωσης τα 200μm είναι κατάλληλη για εξωτερικές εφαρμογές όπου οι απαιτήσεις για αντοχή είναι υψηλές.

Υψηλών απαιτήσεων PVDF βαφή

Η PVDF βαφή είναι κατάλληλη για κτήρια αρχιτεκτονικών εφαρμογών όπου η υφή και η διατήρηση του χρώματος είναι σημαντικά. Το ονομαστικό πάχος της επίστρωσης ανέρχεται στα 50μm και κατατάσσεται στην κατηγορία s1, ως προς την αντίδρασή της στην φωτιά.

Επιλογές χρώματος επίστρωσης

Διατίθεται ένα εξαιρετικά μεγάλο πλήθος επιλογών χρώματος επίστρωσης. Παρακαλούμε ρωτήστε μας για τα διαθέσιμα χρώματα (RAL 1014 έως RAL 9010).

* Οι τιμές πάχους στις παρενθέσεις αναφέρονται μόνο σε Πάνελ οροφής PUR πολυουρεθάνης.

** Το βάρος ανά μονάδα μήκους υπολογίστηκε λαμβάνοντας υπόψη την πυκνότητα του πυρήνα 40kg/m³, και το ονομαστικό πάχος των ελασμάτων 0,50mm / 0,50mm.

*** O συντελεστής θερμοπερατότητας υπολογίστηκε λαμβάνοντας υπόψη την πυκνότητα του πυρήνα 40kg/m³, το συντελεστή θερμική αγωγιμότητας του πυρήνα 0,023 W/mK και το ονομαστικό πάχος των ελασμάτων 0,50mm / 0,50mm.

Τα πάνελ πολυουρεθάνης PIR κατατάσσονται μετά από δοκιμές που έγιναν σε κοινοποιημένα εργαστήρια στην κατηγορία B s1 d0, ως προς την αντίδρασή τους στην φωτιά, σύμφωνα με το πρότυπο ΕΝ 13501-1. Παρακαλώ ζητήστε το classification report.

Στήριξη

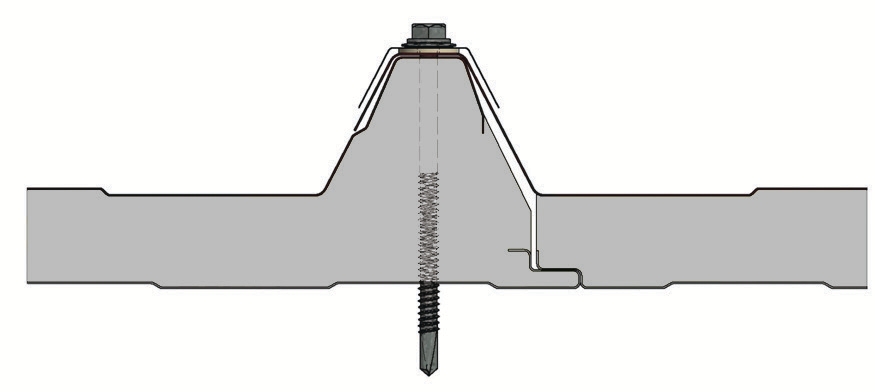

Τα πάνελ οροφής πολυουρεθάνης στερεώνονται στον φέροντα οργανισμό με την τυπική μέθοδο της ορατής αγκύρωσης.

Έχουν σχεδιαστεί για την κάλυψη στεγών με κλίση όχι μικρότερη από 10%. Σε στέγες με μεγαλύτερη κλίση συνίσταται η εγκατάσταση περισσοτέρων του ενός πάνελ στην διεύθυνση της κλίσης. Σε αυτή τη περίπτωση τα πάνελ πρέπει να έχουν διαμόρφωση εγκάρσιας επικάλυψης (overlap). Η εγκάρσια επικάλυψη μπορεί να είναι δεξιά ή αριστερή ανάλογα με τις προδιαγραφές του έργου. Το μήκος της επικάλυψης κυμαίνεται από 50mm έως 250mm. Τα πάνελ συνήθως προμηθεύονται χωρίς εγκάρσια επικάλυψη και η αποκοπή (αφαίρεση τμήματος του εσωτερικού ελάσματος και του πυρήνα) γίνεται στον τόπο του έργου.

Ο ειδικός σχεδιασμός σύνδεσης (joint) των πάνελ σε συνδυασμό με την χρήση στεγανοποιητικών ελαχιστοποιεί τους αρμούς από πάνελ σε πάνελ και ως εκ τούτο επιτυγχάνεται:

• Μείωση των θερμογεφυρών στο ελάχιστο
• Περιορισμό στην διείσδυση αέρα και υγρασίας
• Ελαχιστοποίηση του χρόνου εγκατάστασης

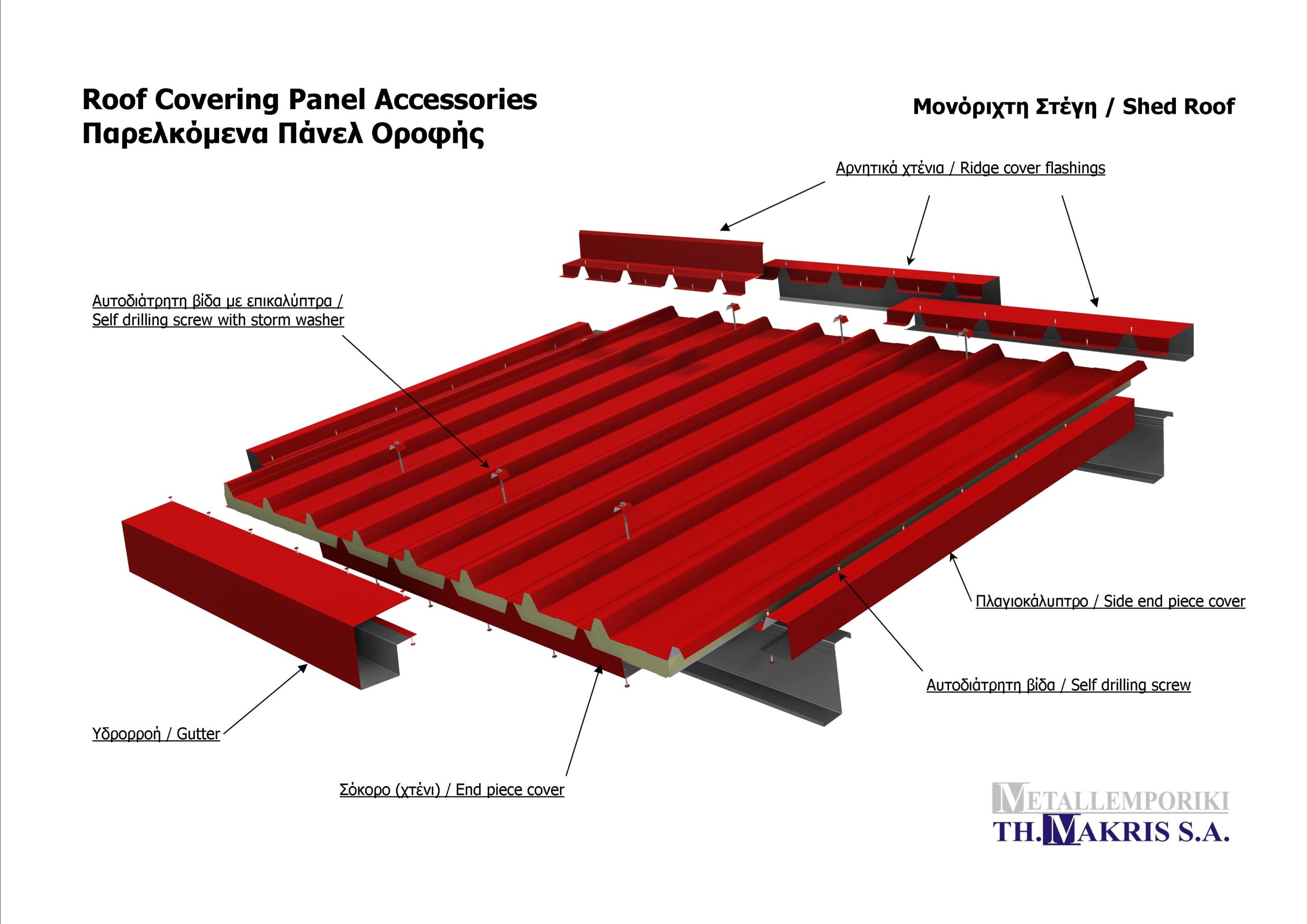

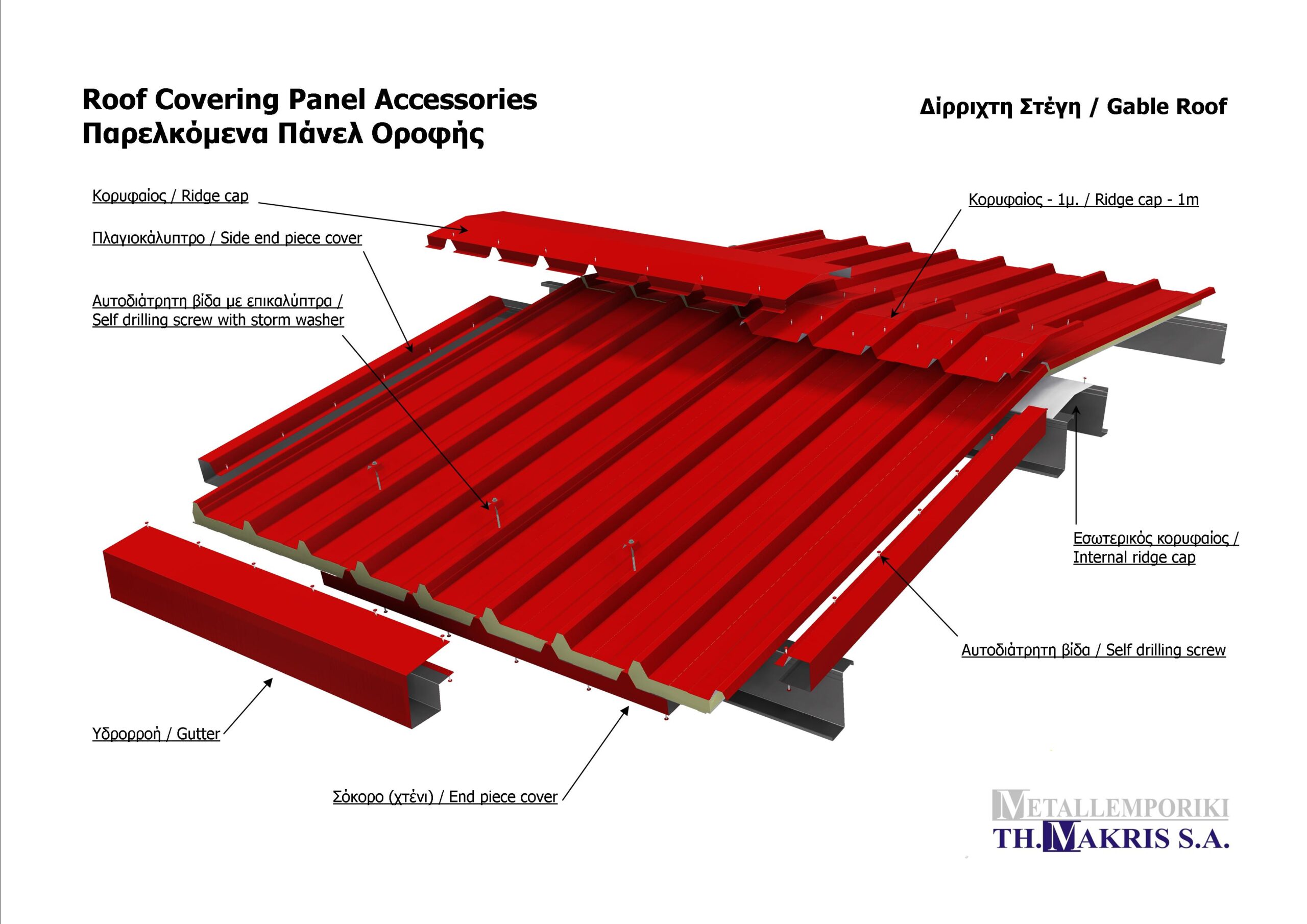

• Περιορισμένη χρήση επιπλέον παρελκόμενων
